Плоттер – это устройство, с помощью которого можно получить копии электронных схем, рисунков, чертежей, карт и других графических изображений. Устройство выводит графическую информацию из компьютера на бумагу или какой-либо другой вид носителя. В качестве носителя, помимо обычной бумаги, используют специальную пленку, а также электростатическую или термореактивную бумагу. Второе название плоттера – графопостроитель. Без устройств этого класса не обходится ни одно инженерное бюро или проектно-строительная организация. Они используются в сфере дизайна и производства рекламы.
Современные графопостроители классифицируются по ряду признаков. В зависимости от пишущего блока они могут быть перьевыми, струйными, электростатическими, прямого вывода изображения и лазерные. По принципу формирования изображения графопостроители бывают векторного или растрового типа. В зависимости от вида носителя, плоттеры подразделяются на рулонные и планшетные.
Планшетные плоттеры обеспечивают наиболее высокую точность печати. При этом они обычно имеют небольшой формат. Рулонные плоттеры компактны и могут работать с чертежами очень большой длины.
Перьевые графопостроители представляет собой электромеханическое устройство векторного типа. В этом случае, для создания изображений, используются пишущие элементы, называемые перьями. Перья используют пишущую жидкость разного типа и могут быть одноразовыми или многоразовыми. Струйные графопостроители воспроизводят графические изображения при помощи картриджей.

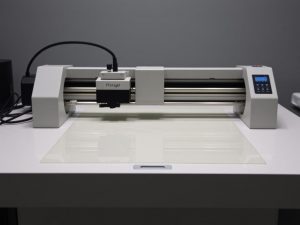

Лазерные устройства, в своей работе используют технологию лазерной печати. В них изображение формируется с помощью лазерного луча. Лазерные устройства имеют разные способы закрепления изображения. Разновидностью лазерного графопостроителя является режущий плоттер. Это один из основных аппаратов в составе оборудования для изготовления рекламной продукции. Применяется он в основном для резки листовых и рулонных материалов, самоклеящихся пленок, фотобумаги, дизайнерского картона, и многого другого.
К основным эксплуатационным и конструктивным характеристикам плоттеров, на которые следует обратить внимание, относятся: точность, формат оригинала, размер рабочего поля, скорость прорисовки, программное обеспечение, наличие памяти.
Важнейшим параметром любого графопостроителя является скорость перемещения носителя или же скорость, с которой происходит печать. Данные параметры во многом зависят от разновидности интерфейса устройства.
Не меньшее значение имеет такой параметр, как — точность. Именно точность графопостроителя определяет способность к воспроизведению мелких объектов и тонких линий. Это напрямую зависит от его разрешения. Размер рабочего поля, показывает возможный рабочий размер изображения. Этот показатель особенно важен для рулонных устройств.
Графопостроители могут быть изготовлены в настольном или напольном исполнениях. К ним могут подключаться дополнительные устройства, такие как фальцовщики, устройства подачи листового носителя, приёмный стол или накопитель для документов.
Виды плоттеров и их характеристики
Даже не смотря на то, что на сегодняшний день САПР занимает свое почетное место как неоценимый и проверенный инструмент конструирования, но все равно большее количество информации, которая производится различными компаниями, составляют чертежные проекты, которые выполнены от руки. Плоттерами называются устройства, которые в системах автоматизированного проектирования выполняют функцию вывода графической информации на бумажные и другие разновидности носителей. Данный термин имеет англоязычное похождение, который вытеснил свой русскоязычный аналог.
На сегодняшний день плоттеры разделяются на две разновидности:
— Плоттеры векторного типа. В данном типе пишущий узел двигается по одной или двум координатам. Перьевые плоттеры являются типичными представителями;
— Плоттеры растворного типа. В данной разновидности применяется принцип создания картинки путем заполнения поверхности бумаги точками красителя. Струйный плоттер является типичным представителем.
Теперь рассмотрим каждую разновидность отдельно и более подробно.
Перьевые плоттеры
Данная разновидность представляет собой электромеханическое устройство векторного типа и производит изображение благодаря пишущим элементам, которые принято называть обобщенным названием — «перьями». Так же имеются и другие типы пишущих элементов, различие в которых заключается только в типе красителя. Существуют одноразовые и многоразовые типы красителя, с чернилами на масляной и водной основе. Перо крепится в специальном держателе пишущего элемента и имеет две или одну степень перемещения. Перьевые плоттеры бываю рулонного и планшетного типа. Рулонный тип имеет перо, которое перемещается вдоль одной оси координат, а вот носитель перемещается вдоль другой оси при помощи захвата транспортного вала. При помощи силы трения осуществляется передача усилий перемещения. Планшетный тип отличается от своего аналога тем, что бумага в нем неподвижна, а перо передвигается по всей плоскости изображения.
Струйные плоттеры.
Принцип струйной печати заключается в том, что все элементы получаемого изображения создаются при помощи капель чернил, которые производятся из сопла, скорость вылета капли достаточно большая для того, что бы преодолеть тот не малый барьер между поверхностью формирования изображения и соплом. На сегодняшний день можно выделить только один тип стройной технологии, который получил всеобщее распространение и совершивший революцию в сфере плоттеров. «Пузырьковая» струйная печать является наиболее популярной. Компания Canon является обладателем первого и последнего патента на данную технологию струйной печати. Сама «пузырьковая» технология заключается в том, что на пишущей головке имеется огромное количество мельчайших сопл, благодаря которым осуществляется направленное распыление капелек чернил.
При том, что такая технология обладает минимальной стоимостью, еще имеется уйма других положительных качеств, таких как:
— Каждое сопло обладает высоким уровнем надежности;
— Увеличивается разрешение печати, за счет близкого расположения сопел друг относительно друга;
— Печатающая головка работает без каких-либо посторонних шумов.
