Технические характеристики HPL-панелей: инженерный подход к проектированию
В течении 15 лет проектируя фасадные системы, я лично убедился: успех проекта зависит от точного понимания технических характеристик материалов. HPL-панели требуют профессионального подхода к расчетам и монтажу.
Ключевые технические параметры HPL
Современные HPL-панели производятся под давлением 9-10 МПа при температуре 170°С. Плотность готового материала составляет 1350-1450 кг/м³, что обеспечивает высокую механическую прочность.
Основные характеристики по ГОСТ 30244-94:
- Предел прочности при изгибе: 120-150 МПа
- Модуль упругости: 9000-12000 МПа
- Водопоглощение за 24 ч: не более 6%
- Температурный диапазон эксплуатации: от -60°С до +80°С
- Толщина панелей: от 6 до 25 мм
Коэффициент линейного расширения HPL-материала составляет 0,3×10⁻⁴ 1/°С, что в 2,5 раза меньше алюминия. Это критично при проектировании температурных швов.
Расчет ветровых нагрузок для HPL-фасадов
При проектировании объекта «Технопарк Инновации» в Екатеринбурге потребовался расчет ветровой нагрузки для панелей размером 3000×1500 мм. Нормативное значение ветрового давления для II района составляет w₀ = 0,3 кПа.
Расчетная формула: W = w₀ × k(ze) × c × γf
Где:
- k(ze) = 1,25 — коэффициент для высоты 15 м
- c = 0,8 — аэродинамический коэффициент
- γf = 1,4 — коэффициент надежности
Результат: W = 0,3 × 1,25 × 0,8 × 1,4 = 0,42 кПа
Нагрузка на панель: F = 0,42 × 3,0 × 1,5 = 1,89 кН. Крепежная система рассчитывается с запасом прочности 1,5.

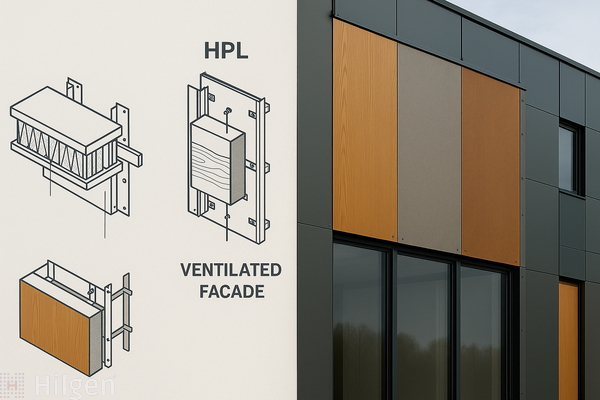

Технология монтажа HPL-панелей
Монтаж начинается с установки несущей подконструкции согласно СП 293.1325800.2017. Шаг вертикальных направляющих — 600 мм, горизонтальных — 400 мм при толщине панели 8 мм.
Критические моменты монтажа:
- Зазор между панелями: 6-8 мм для компенсации температурных деформаций
- Герметизация стыков: структурный силикон с адгезией ≥1,5 МПа
- Крепеж: нержавеющая сталь А4 с антикоррозионным покрытием
- Контроль плоскостности: отклонение не более 3 мм на 2 м
Практический кейс: бизнес-центр «Альфа»
Проект площадью 12000 м² фасада реализован с применением HPL-панелей для внутренней отделки холлов и фасадных панелей HPL толщиной 10 мм.
Технические решения:
- Подконструкция: алюминиевый профиль с термомостом
- Утеплитель: минеральная вата плотностью 145 кг/м³
- Крепеж: заклепки диаметром 6,4 мм через 300 мм
- Срок монтажа: 45 рабочих дней
Экономический эффект: снижение затрат на 18% по сравнению с керамогранитом при сопоставимых эксплуатационных характеристиках.
Контроль качества и приемка работ
Приемка выполняется по СП 70.13330.2012 с составлением исполнительной документации. Обязательна проверка:
- Геометрических размеров и плоскостности
- Качества герметизации стыков
- Прочности крепления (выборочно 10% крепежа)
- Соответствия проектным решениям
Гарантийный срок на HPL-фасады составляет 15 лет при соблюдении технологии монтажа и регулярном обслуживании каждые 5 лет.
Часто задаваемые вопросы инженеров
Какова несущая способность одного крепежа?
Расчетная нагрузка на заклепку 6,4 мм в алюминиевом профиле составляет 2,8 кН на срез и 1,9 кН на выдергивание.
Требуется ли компенсация температурных деформаций?
Да, при длине панели свыше 2 м обязательны компенсаторы. Расчетное удлинение: ΔL = L × α × ΔT = 3000 × 0,3×10⁻⁴ × 60 = 5,4 мм.
Можно ли использовать HPL в районах с сейсмичностью 8-9 баллов?
Да, при дополнительном расчете по СП 14.13330.2018 и применении специальных демпфирующих соединений.
