Конвейерная лента подбирается не только по длине, ширине и нагрузке. Важно учитывать, что именно перемещает оборудование, в каких условиях работает линия и какие операции выполняются на участке. Для многих задач достаточно обычной гладкой или рифленой ленты из резины, ПВХ, полиуретана или другого материала. Но есть ситуации, где удобнее использовать пластинчатые или модульные ленты. Они отличаются конструкцией, способом ремонта, поведением на сложных трассах и устойчивостью к отдельным видам нагрузки.
Обычная конвейерная лента представляет собой сплошное полотно. Она хорошо подходит для транспортировки коробок, мешков, сыпучих материалов, деталей, заготовок и другой продукции на прямых или простых наклонных участках. Такое полотно может иметь разную толщину, поверхность, количество прокладок, борта, направляющие и поперечные перегородки. Но у сплошной ленты есть ограничения. Ее сложнее ремонтировать при локальном повреждении, она чувствительна к порезам, требует правильной стыковки и не всегда удобна на участках с мойкой, поворотами или частой санитарной обработкой оборудования.
Модульная лента собирается из отдельных пластиковых модулей, которые соединяются между собой шарнирными стержнями. Получается гибкое полотно, состоящее из секций. Если один участок поврежден, часто можно заменить не всю ленту, а отдельные модули. Это удобно для линий, где важна ремонтопригодность и минимальное время обслуживания. Модульные ленты применяются в пищевом производстве, упаковке, сортировке, логистике, розливе, охлаждении, мойке, сушке и на участках с частым контактом с влагой.
Одно из преимуществ модульной ленты — возможность работать на сложной траектории. В зависимости от конструкции она может двигаться не только по прямой, но и по поворотным участкам. Для линий с ограниченным пространством это важно: конвейер можно встроить в планировку цеха без длинных прямых проходов. Кроме того, модульные ленты выпускаются с разной открытой площадью. Одни варианты почти сплошные, другие имеют решетчатую структуру. Через такую поверхность может проходить вода, воздух, мелкие частицы или технологическая жидкость.
Модульные ленты часто выбирают, когда нужны:
- простая замена поврежденного участка;
- работа с влагой или регулярной мойкой;
- поворотные участки конвейера;
- хорошее прохождение воздуха или воды через полотно;
- устойчивость к отдельным видам загрязнений;
- движение продукции без прилипания к поверхности.

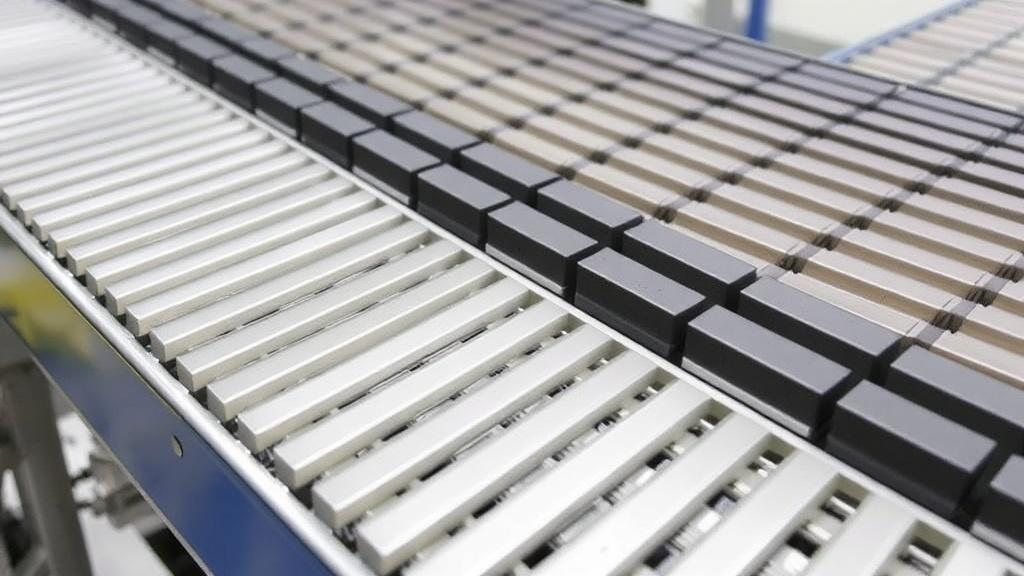

Пластинчатая лента отличается тем, что рабочая поверхность состоит из отдельных пластин, закрепленных на тяговых элементах. Пластины могут быть металлическими или пластиковыми, в зависимости от условий работы. Такие ленты используют там, где нужно перемещать тяжелые, горячие, острые, нестандартные или жесткие изделия. Пластинчатые транспортеры встречаются в машиностроении, металлообработке, производстве тары, упаковке, линиях розлива, перемещении деталей, заготовок, банок, бутылок, контейнеров.
Главное отличие пластинчатой ленты — высокая жесткость рабочей поверхности. Она не деформируется так, как мягкое полотно, лучше выдерживает точечные нагрузки и может работать с изделиями, которые повредили бы обычную ленту. Металлические пластины применяют на тяжелых участках, где возможны удары, высокая температура или контакт с острыми кромками. Пластиковые пластины подходят для более легких задач, где важны ровное движение, чистота поверхности и совместимость с направляющими.
При этом пластинчатая лента требует более внимательного обслуживания. Важно следить за состоянием цепей, шарниров, направляющих, звездочек, креплений пластин и натяжения. Если один элемент поврежден, полотно может начать двигаться рывками, шуметь или заедать. Для таких транспортеров особенно важна правильная геометрия трассы. Перекосы и загрязнения быстро отражаются на ходе ленты.
Выбор между обычной, модульной и пластинчатой лентой зависит от задачи. Для прямого транспортера с коробками или мешками часто достаточно классического полотна. Если линия работает с влажной продукцией, требует мойки, имеет повороты или нуждается в быстрой замене секций, лучше рассмотреть модульную ленту. Если нужно перемещать тяжелые детали, горячие изделия, тару с жестким дном или продукцию с острыми кромками, пластинчатый вариант может оказаться надежнее.
Важен и характер поверхности. Для обычных лент подбирают гладкое, матовое, рифленое, антискользящее или специальное покрытие. Для модульных выбирают тип модуля, размер отверстий, высоту профиля, наличие боковых ограничителей и перегородок. Для пластинчатых учитывают материал пластин, ширину, толщину, форму рабочей поверхности и способ крепления к тяговой цепи. Нельзя выбирать ленту только по общей ширине конвейера, потому что конструкция полотна должна соответствовать продукту и режиму работы.
Нагрузка распределяется по-разному. У обычной ленты большую роль играют прочность каркаса, количество прокладок и качество стыка. У модульной — прочность модулей, соединительных стержней и правильное зацепление с приводными звездочками. У пластинчатой — прочность пластин, цепей, шарниров и направляющих. Если нагрузка рассчитана неверно, износ начнется не только на полотне, но и в приводных элементах.
При подборе ленты нужно учитывать:
- массу и форму перемещаемого продукта;
- прямую или поворотную трассу конвейера;
- скорость движения;
- наличие влаги, масла, пыли или абразивных частиц;
- требования к мойке и обслуживанию;
- температуру продукции и окружающей среды;
- допустимое время простоя при ремонте;
- конструкцию барабанов, звездочек и направляющих.
Модульная лента не всегда лучше обычной. У нее есть свои особенности: больше шарнирных соединений, выше требования к звездочкам, возможен шум при движении, нужно учитывать минимальный радиус обратного перегиба. Пластинчатая лента тоже не является универсальной заменой. Она тяжелее, сложнее по конструкции и требует исправной тяговой системы. Поэтому замена типа ленты должна быть обоснована условиями работы, а не только желанием поставить более прочное полотно.
Перед переходом на другой тип ленты нужно проверить совместимость с существующим конвейером. Для модульной ленты могут понадобиться другие приводные звездочки, поддерживающие элементы и направляющие. Для пластинчатой — другая рама, цепной привод, направляющие профили и система натяжения. Иногда проще модернизировать участок, а иногда достаточно правильно подобрать обычную ленту с нужной поверхностью и усилением.
Модульные и пластинчатые ленты удобны там, где обычное сплошное полотно быстро изнашивается, плохо очищается, не подходит для поворотов или не выдерживает характер нагрузки. Модульные решения дают ремонтопригодность и гибкость по трассе. Пластинчатые подходят для жестких изделий, тяжелых условий и стабильной опоры под продукцию. Правильный выбор зависит от конструкции линии, типа груза, условий работы и требований к обслуживанию оборудования
